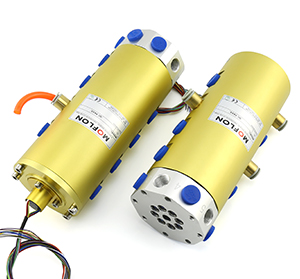

MK83系列 (8通道氣/氣電一體旋轉接頭/滑環)

· MK83系列是8進8出旋轉接頭，8通道氣，真空，可組合6路電，12路電, 帶G3/8"牙
· 且可選同時通過功率動力線，信號線，工業總線，控制線，
電磁閥，感應線等
· 標準為法蘭安裝形式
· 能通過的介質有: 壓縮空氣，真空等氣體

下載產品手冊下載3D模型

典型應用：

此款氣動旋轉接頭是一款扭力小，性價比超高的旋轉接頭（也叫氣滑環或者氣電），速度最大可達600RPM, 可單獨傳輸壓縮空氣，真空負壓的同時，也同時能夠傳輸電源信號，主要應用于360度連續旋轉且需要保證氣壓，真空，電源，信號不能中斷的場合：如各種自動化非標設備，鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機、涂覆隔膜設備、軟包電池用包裝膜設備，邦定設備、貼合設備，電子半導體工業自動化設備；光電平板顯示（LCD/LCM/TP/OLED/PDP）工業自動化設備、檢測設備、其他自動化非標專業設備等等。

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	8進8出, G3/8"		工作壽命	1000萬轉以上
最大壓力	1MPa (可定制高壓)，真空 0.01torr		額定轉速	500RPM
扭矩	與接口尺寸相關，詳見選型表		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

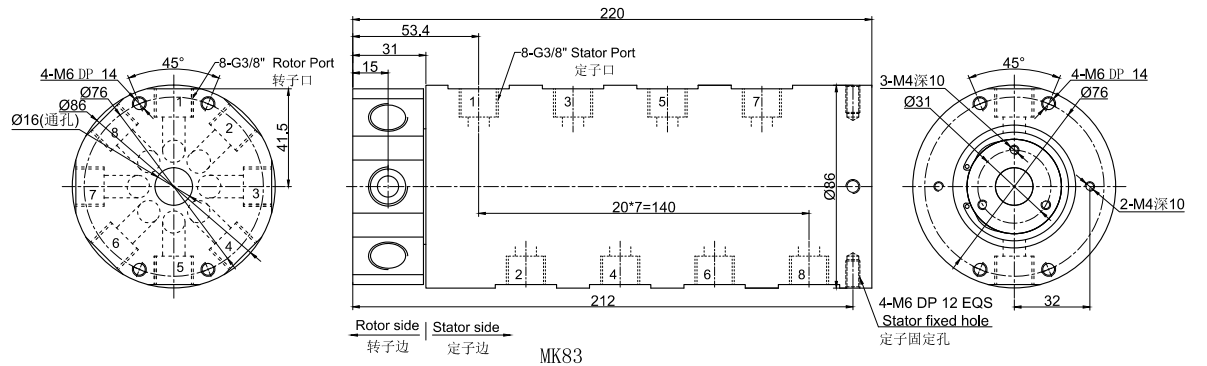

MK83(純氣動旋轉接頭) 尺寸圖 8進8出G3/8"牙

選型表
型號	氣體通道	接口尺寸	可適應氣管
MK83	8	G3/8"	10~12mm

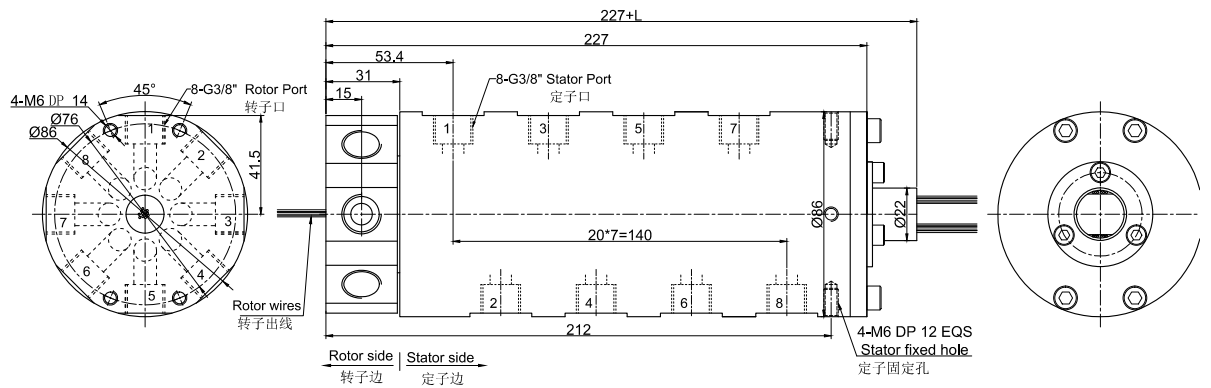

MK83S-S12(S18,S24,S36) 尺寸圖 8進8出G3/8"牙+12~36路信號(2A)

選型表
型號	氣體通道	接口尺寸	可適應氣管	信號或者2A	L(mm)
MK83-S12	8	G3/8"	10~12mm	12	21
MK83-S18	8	G3/8"	10~12mm	18	28
MK83-S24	8	G3/8"	10~12mm	24	38.6
MK83-S36	8	G3/8"	10~12mm	36	52.3

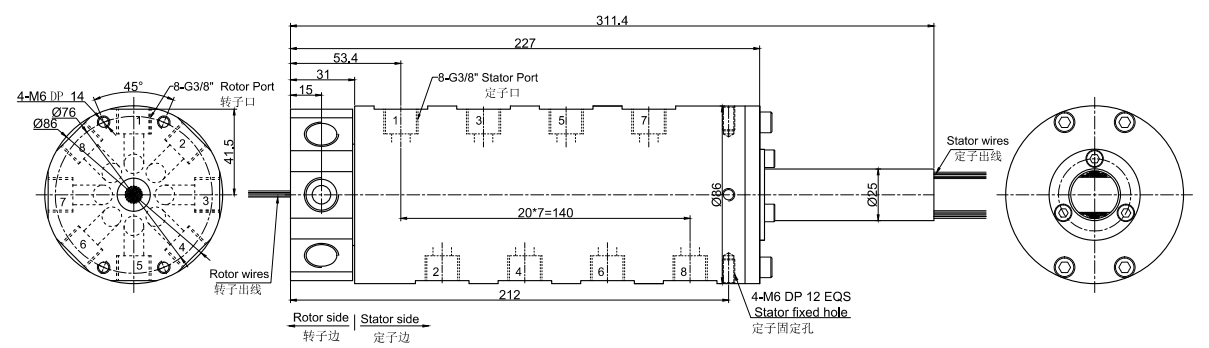

MK83S-S56 尺寸圖 8進8出G3/8"牙

選型表
型號	氣體通道	接口尺寸	可適應氣管	信號或者2A	長度
MK83-S56	8	G3/8"	10~12mm	56	311.4

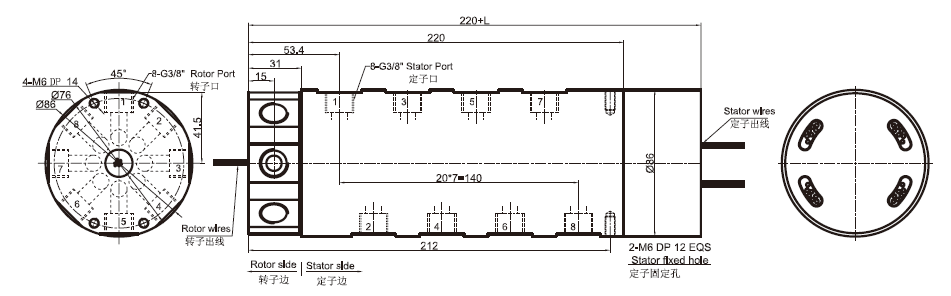

MK83-PXX-SXX 尺寸圖， 8進8出G1/8牙 + 信號（5A）/10A

選型表
型號	氣體通道	接口尺寸	可適應氣管	10A	信號(5A)	L(mm)
MK83-P0610	8	G3/8"	10~12mm	6	0	45.2
MK83-S06	8	G3/8"	10~12mm	0	6	45.2
MK83-P1210	8	G3/8"	10~12mm	12	0	65.6
MK83-P0610-S06	8	G3/8"	10~12mm	6	6	65.6
MK83-S12	8	G3/8"	10~12mm	0	12	65.6
MK83-P1810	8	G3/8"	10~12mm	18	0	86
MK83-P0610-S12	8	G3/8"	10~12mm	6	12	86
MK83-P1210-S06	8	G3/8"	10~12mm	12	6	86
MK83-S18	8	G3/8"	10~12mm	0	18	86
MK83-S24	8	G3/8"	10~12mm	0	24	106.4
MK83-P0610-S18	8	G3/8"	10~12mm	6	18	106.4
MK83-S30	8	G3/8"	10~12mm	0	30	126.8
MK83-S36	8	G3/8"	10~12mm	0	36	150.2
