全面解析導電滑環的結構

為了方便客戶在安裝滑環過程中更好的使用滑環，導電滑環工程師根據安裝設備類型設計出不同結構的滑環：帽式導電滑環、空心軸導電滑環、分離式導電滑環、盤式導電滑環等。

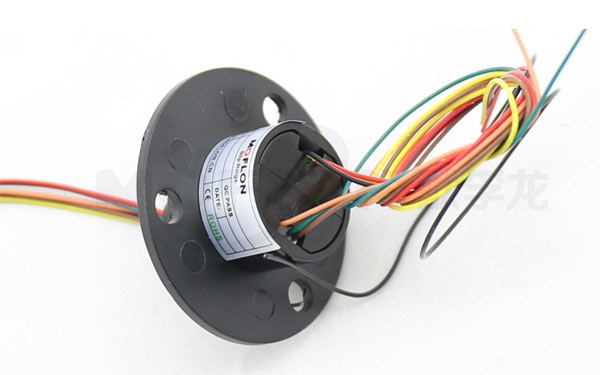

帽式滑環，顧名思義就是外形看起來像帽子一樣的滑環。帽式滑環外形小巧，外帶法蘭盤，主要是通過法蘭盤的上的幾個固定孔來跟客戶的設備配合安裝，所以帽式滑環一般都是外層固定，內軸轉動的一種結構。帽式滑環接觸電阻低，壽命長，運行可靠，特別適合于小型旋轉系統傳輸微弱控制信號，可廣泛應用于閉路監控球形云臺，機械人，電氣測試設備，展覽，顯示及醫療設備等工控領域。更可根據客戶的特殊要求，專門設計及定制產品。

空心軸導電滑環是中心帶孔的一系列導電滑環的統稱，空心軸滑環也叫過孔導電滑環，最高轉速是過孔式滑環工作的最高轉動速度，以分鐘來作為統計單位，在正常情況下，不能持續的長時間在最高轉速下工作，否則會縮短滑環的工作壽命，如果超過了最高轉速來工作，除了對滑環的壽命有很大的影響以外，還會大大影響傳輸信號的準確率，導致信號噪音增加，更嚴重的會導致信號失真，這樣很容易損壞滑環。過孔式滑環的應用領域非常廣闊，主要有醫用旋轉CNC工作臺、CNC加工中心、電線卷盤、包裝機械、風力發電設備等。

分離式導電滑環由分離的轉子和接觸刷組成，其中轉子部分可帶有通孔，用于液壓通道、氣壓通道或裝配傳動軸，能夠更好的配合客戶系統中的空間限制和安裝需求，并可用插針代替導線接觸，傳輸大電流。有時因?yàn)橄到y(tǒng)大小或是成本限制，一個設備齊全的帽式滑環不是最好的選擇。我們可以配合客戶的系統提供分離的轉子和接觸刷，應用于氣壓或液壓傳動系統，可應用于儀器儀表及測試設備航空、軍事及醫療設備制造及加工控制系統等方面。

盤式導電滑環包括定子、轉子和彈片，所述彈片的一端連接在所述定子上，該彈片另一端與所述轉子相接觸，所述定子和所述轉子上分別設有安裝孔，以將盤式滑環安裝在使用設備上，所述轉子上焊有導線。盤式導電滑環專門為在垂直方向有高度限制的旋轉系統設計，它的銅環和刷線圍繞一個中心孔接觸，極大的節省了高度空間。

客戶可以根據導電滑環整體結構及設計的不同挑選適合機械設備安裝用滑環。
